Ada kamera 3,2 megapiksel, HSDPA, 3G, Multimedia, Qwerty, Office lengkap, layar lebar 16,7 juta warna dan sederet fitur mumpuni lainnya telah di suntikkan ke ponsel andalan Nokia yang satu ini. Weleeh benar sobat, itu adalah Nokia E90 yang pertama kali dikenalkan ke publik pada bulan Februari 2007. Kali ini saya akan mengupas cara membuka casing Nokia E90 lengkap bergambar.
Cara membuka casing Nokia E90 blok atas
1. Persiapkan alat-alatnya dulu ya sob
2. Buka ponsel. Kupas label penutup seperti pada gambar dibawah menggunakan alat / pinset dokter gigi
3. Buang label penutup. Jangan gunakan ketika pemasangan kembali. (ini prosedur resmi lho, kalau saya sih ya saya simpan baik-baik buat dipasang lagi nanti
)

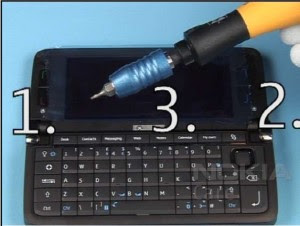

)4. Bukalah 3 buah baut seperti terlihat pada gambar menggunakan Torx Plus ukuran 4 (Obeng T4)
5. Buanglah baut-bautnya (he he he
…. sayang ya, padahal belum tentu beli lagi ada barangnya). Jangan gunakan ketika pemasangan kembali
…. sayang ya, padahal belum tentu beli lagi ada barangnya). Jangan gunakan ketika pemasangan kembali6. Tutup ponsel. Angkat casing atas pada sisi engsel. Pindahkan casing dengan arah menjauh dari engsel. Sekarang casing dapat dibuka dengan mudah
7. Lepaskan CMT Keymat / keypad
8. Angkat Lcd Am
9. Buka konektor lcd dengan alat pengungkit SS-93 secara hati-hati
10. Buka speaker yang berperekat dengan menggunakan pengungkit SS-93
11. Buang speaker ( lagi-lagi ….. ), jangan gunakan lagi ketika pemasangan
), jangan gunakan lagi ketika pemasangan12. Bukalah 2 baut seperti gambar dibawah menggunakan Torx Plus ukuran 4
13. Buanglah baut-baut. Jangan gunakan lagi
14. Ungkit ke atas konektor flexibel lcd AM 800X352 secara perlahan-lahan
15. Buka badan ponsel. Angkat C-Cover, dimulai dari sisi Qwerty Keymat / keypad qwerty
16. Adalah penting untuk melindungi permukaan dengan selembar kain sebelum melanjutkan. Putar balik kedua engsel
17. Sekarang balikkan kerangka ponsel
18. Buka 2 buah konektor Microcoax Harness dengan ekstra hati-hati
19. Penting diperhatikan agar tidak menekuk konektor ketika membuka. Bisa berakibat konektor tidak dapat digunakan lagi
20. Sekarang rangka ponsel bisa di pindahkan
21. Prosedur membuka casing blok atas selesai
Cara membuka casing Nokia E90 blok bawah
22. Persiapkan alat-alat pembuka casing dan alat pemindah kamera SS-81
22. Persiapkan alat-alat pembuka casing dan alat pemindah kamera SS-81
23. Buka tutup baterai
24. Pertama lepaskan klip tutup antena dengan alat SRT-6
25. Sekarang lepaskan 2 klip pada sisi casing seperti gambar dibawah
26. Lepaskan klip yang berada di tepi pojok
27. Sekarang tutup antena dapat dipindahkan dengan mudah
28. Cabut gasket lampu flash
29. Sisipkan alat SS-81 ke rumah modul kamera. Sebagai catatan agar alat tepat pada posisi yang ada
30. Tekan alat dengan perlahan. Sekarang klip rumah kamera telah lepas
31. Sekarang angkat keluar modul kamera
32. Buka 5 baut seperti terlihat pada gambar menggunakan Torx Plus ukuran 4 (obeng T4)
33. Buanglah bautnya. Jangan gunakan lagi ketika pemasangan kembali
34. Ungkit keluar tombol kamera
35. …….. dan juga tombol PTT
36. Buka casing dan angkat tutup Qwerty
37. Ini memungkinkan untuk memindahkan keypad Qwerty tanpa membuka kunci tutup Qwerty
38. Lepaskan klip tersembunyi dari tutup Qwerty dengan hati-hati, lokasinya pada sisi kanan
39. …… lalu pada sisi tengah dekat label logo ……
40. …. dan pada sisi kiri dekat engsel. Setelah itu tutup Qwerty dapat dipindahkan dengan mudah
41. Buka 4 baut seperti yang tampak pada gambar menggunakan Torx Plus ukuran 4 (obeng T4)
42. Sekali lagi buang baut-bautnya. Jangan gunakan lagi ya
43. Bayangkan komponen yang tersembunyi dibawahnya ketika membuka foil konektor flexibel
44. Konektor Microcoax Harness sangat mudah rusak. Ekstra hati-hatilah ketika melepaskan 2 konektor tersebut
45. Sekarang modul mesin dapat dipindahkan
46. Buka baut ini menggunakan Torx Plus ukuran 4 (obeng T4)
47. Buanglah bautnya . Jangan gunakan lagi ketika pemasangan kembali
. Jangan gunakan lagi ketika pemasangan kembali48. Sekarang rangka mesin bawah dapat dipindahkan
49. Pindahkan / lepaskan modul antena WLAN
50. Bukalah 3 baut yang tampak pada gambar di bawah menggunakan Torx Plus ukuran 4 (obeng T4)
51. Buanglah bautnya , jangan gunakan lagi
, jangan gunakan lagi52. Pindahkan antena / modul IHF
53. Prosedur membuka casing blok bawah selesai
